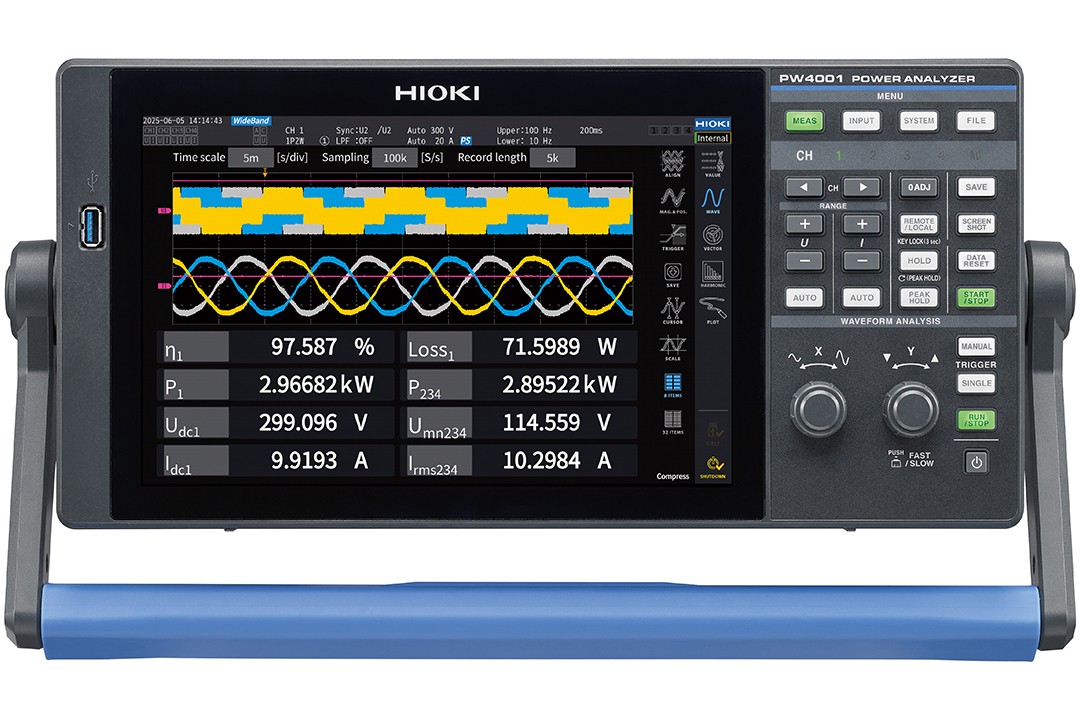

用于电动汽车功率测量的便携式4ch功率分析仪，基本精度±0.04%
● 基本精度：±0.04%
● 可使用温度范围: -20°C〜50°C
● 频率带宽: DC, 0.1 Hz〜600 kHz
● 支持CAN/CAN FD（输入&输出）
● 自动相位补偿功能（仅限HIOKI日置的电流传感器）
基本参数
精度保证期为6个月，1年准精度为6个月精度的1.5倍。
| 测量线路 | 单相2线、单相3线、三相3线、三相4线 |
|---|---|
| 通道数 | 4 (4路电压，4路电流，通道间绝缘隔离) |
| 测量频率带宽 | DC, 0.1 Hz〜600 kHz |
| 采样 | 16 bit, 2.5 MHz |
| 数据更新速率 | 1 ms, 10 ms, 50 ms, 200 ms |
| 功率测量精度 | DC, 50 Hz/60 Hz: ±0.03 % reading ± 0.01 % range/50 kHz: ±0.40 % reading ± 0.10 % range |
| 电压测量范围 | 6 V, 15 V, 30 V, 60 V, 150 V, 300 V, 600 V, 1500 V |
| 电流测量范围 | 40 mA〜2000 A (视电流传感器而定) |
| 测量参数 | 电压 (U)、电流 (I)、有功功率 (P)、视在功率 (S)、无功功率 (Q)、功率因数 (λ)、相位角 (φ)、电压频率 (fU)、电流频率 (fI)、效率 (η)、损耗 (Loss)、电压纹波系数 (Urf)、电流纹波系数(Irf)、电流累积 (Ih)、功率累积 (WP)、电压峰值 (Upk)、电流峰值 (Ipk) |
| 谐波测量 | 宽频带模式：(最大分析次数500次) |
| 波形记录 | 记录容量：任意波形(电流、电压、电机)最多可达5兆字 |
| 电机分析(选件) | 电压、转矩、转速、频率、转差率 |
| 运算功能 | 效率损耗运算、用户自定义公式、Delta变换、电流传感器自动相位补偿 |
| 外部接口 | U盘、LAN、USB(通讯)、外部控制、BNC同步、CAN或CAN FD |
| 电源 | AC 100 V～240 V, DC 10.5 V～28 V |
| 体积与重量 | 约361 (W) × 176 (H) × 135 (D) mm , 约4.6 kg |
| 附件 | 启动指南× 1，电源线× 1，USB线× 1，D-sub连接器× 1(适用于PW4001-02、PW4001-05)，DC电源连接器(适用于PW4001-04、PW4001-05) |
