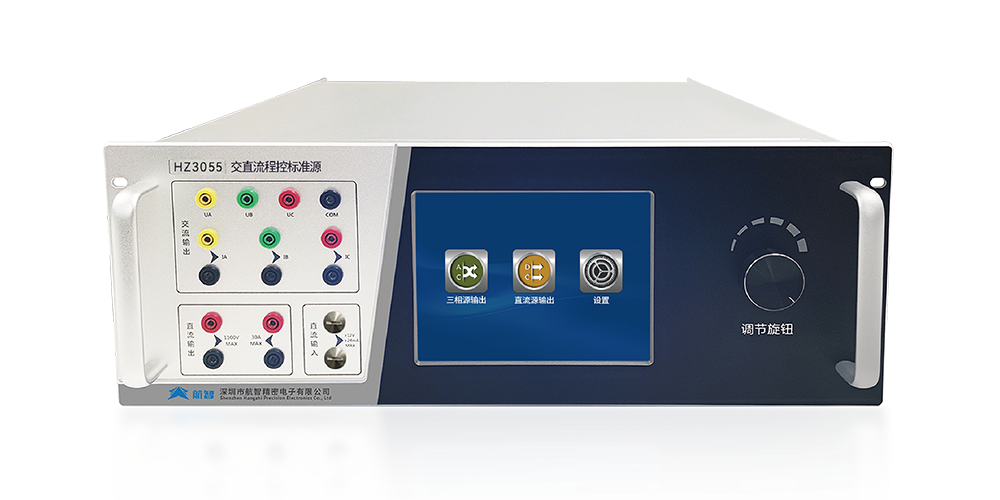

HZ3055(0.05级)交直流程控标准源

交直流程控标准源。功放输出频带宽、功率大、失真度小、带载能力强；电压、电流输出具有开路、短路以及过载保护等功能，支持三相四线、三相三线以及单相三种接线方式。

了解更多

0755-29959275 ，158 1871 5053

产品概述

产品参数

应用市场

大量程

直流电压最大输出1100V，交流电压最大输出840V，交直流电流最大输出30A，交流输出频率45Hz～65Hz
输出稳定

交流输出失真度优于0.2%，直流输出纹波含量优于0.2%
精度调节

输出具有“定点输出、旋转编码器、步进比例”等多种量值调节方式
人机交互

配备大尺寸液晶显示屏，方便操作
高可靠性

输出具有完善的软硬件保护功能，保障设备长期使用可靠性
强负载能力

在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定

产品型号	HZ3055(0.05级)
交流电压输出
量程	57.7V﹑100V﹑220V﹑380V﹑700V
调节范围	0%~120%RG
调节细度	0.01%RG﹑0.1%RG﹑1%RG﹑10%RG
准确度	±0.05%RG
稳定度	0.01%RG/min
失真度	≤0.2%(非容性负载)
输出负载	≤30W
交流电流输出
量程	100mA﹑200mA﹑500mA﹑1A﹑2A﹑5A﹑10A﹑25A
调节范围	0%~120%RG
调节细度	0.01%RG﹑0.1%RG﹑1%RG﹑10%RG
准确度	±0.05%RG
稳定度	0.01%RG/min
失真度	≤0.2%(非感性负载)
输出负载	≤60W
交流功率输出
有功功率准确度	±0.05%RG
无功功率准确度	±0.1%RG
有功功率稳定度	0.01%RG/min
无功功率稳定度	0.02%RG/min
相位输出
调节范围	0°～359.999°
调节细度	10°﹑1°﹑0.1°﹑0.01
分辨率	0.001°
准确度	±0.05°
功率因数
调节范围	-1.0~1.0(L/C）
分辨率	0.0001
准确度	±0.0005
频率输出
调节范围	45Hz～65Hz
调节细度	1Hz﹑0.1Hz﹑0.01Hz﹑0.001Hz
分辨率	0.001Hz
准确度	±0.005Hz
谐波设置
谐波次数	2～31次
谐波含量	0%～40%
谐波相位	0°~359.99°
直流电压输出
量程	75mV﹑300mV﹑1V﹑3V﹑10V﹑30V﹑100V﹑500V﹑1000V
调节范围	0%～110%RG
调节细度	0.01%RG﹑0.1%RG﹑1%RG﹑10%RG
准确度	±0.02%RG
稳定度	0.01%RG/min
输出负载	≤30W
纹波系数	≤0.2%
直流电流输出
量程	100μA﹑300μA﹑1mA﹑3mA﹑10mA﹑30mA﹑0.1A﹑0.3A﹑1A﹑5A﹑25A
调节范围	0%～120%RG
调节细度	0.01%RG﹑0.1%RG﹑1%RG﹑10%RG
准确度	±0.05%RG
稳定度	0.01%RG/min
输出负载	≤50W
纹波系数	≤0.2%
直流功率输出
调节范围	0.01%RG
准确度	0.05%RG
一般技术指标
工作电源	AC(220±22)V﹐(50±2)Hz
体积	478.5mmx534mmx189mm(长x宽x高)(不含站脚、脚垫及把手)
重量	35kg(不含附件和包装箱)
工作环境	-20℃～40℃﹐≤85%RH
整机功耗	≤1kW
附：最终产品尺寸与重量以实际产品为准

光伏 / 风电：测试逆变器、汇流箱、电能质量监测仪、并网控制器。
储能与充电桩：校准 BMS、储能变流器（PCS）、交直流充电桩的计量与控制精度。
电源设备：测试开关电源、UPS、变频电源、高压直流电源的稳定性与精度。
