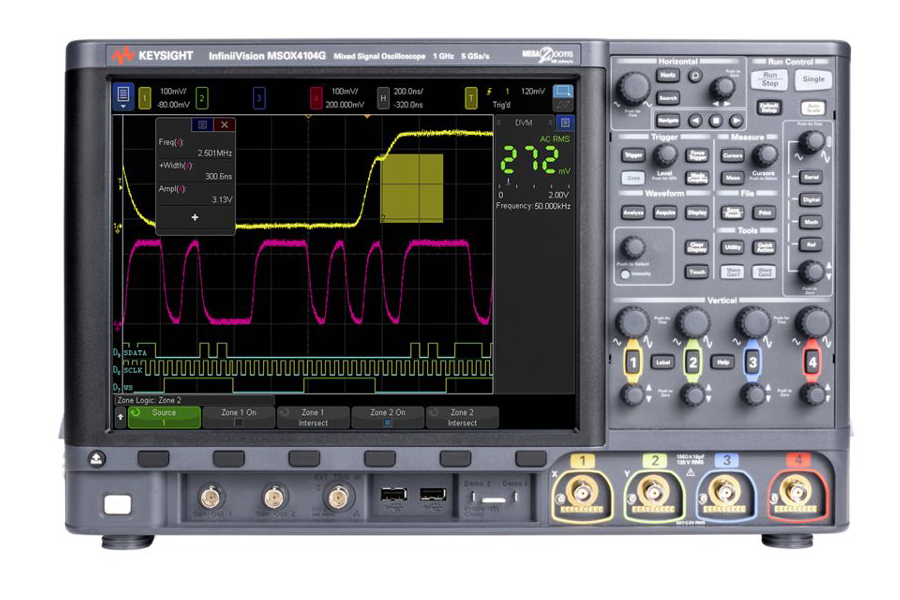

Keysight 4000G X系列示波器具有先进的性能、直观的可用性和多功能，使您能够捕捉到其他示波器无法捕捉到的难以捉摸的故障和异常。提供每秒1000000的波形更新率，无论您使用哪种测量、功能或时基设置，我们的波形更新速度都不会减慢。
Keysight 4000G X系列示波器具有先进的性能、直观的可用性和多功能，使您能够捕捉到其他示波器无法捕捉到的难以捉摸的故障和异常。提供每秒1000000的波形更新率，无论您使用哪种测量、功能或时基设置，我们的波形更新速度都不会减慢。
- 实现200 MHz到1.5 GHz的带宽。
- 使用标准嵌入式分析应用软件更容易调试。
- 使用直方图和频率响应分析等标准高级功能获取和分析可靠的测量值。
- 通过区域触发在几秒钟内隔离信号——只需用手指在屏幕上画一个方框。
- 使用12.1英寸大触摸屏启用的直观用户界面，测试速度更快。
- 使用基于硬件的串行分析选项更快地解码串行总线。
| 带宽 | 带宽升级 | 模拟通道 | 数字通道 | 最大采样率 | 最大存储器深度 | 显示屏尺寸 | Protocol Trigger & Decodes | |
|---|---|---|---|---|---|---|---|---|
| DSOX4022G | 200MHz | 350 MHz 500 MHz 1.0 GHz 1.5 GHz |
2 channels | 无 | 5 Gsa/s | 4 Mpts | 12.1-inch | I²C SPI RS232/UART CAN CAN FD LIN SENT CXPI FlexRay MIL-STD 1553 ARINC 429 USB PD I²S USB 2.0 user-definable Manchester user-definable NRZ USB PD |
| MSOX4022G | 200MHz | 350 MHz 500 MHz 1.0 GHz 1.5 GHz |
2 channels | 16 channels | ||||
| DSOX4024G | 200MHz | 350 MHz 500 MHz 1.0 GHz 1.5 GHz |
4 channels | 无 | ||||
| MSOX4024G | 200MHz | 350 MHz 500 MHz 1.0 GHz 1.5 GHz |
4 channels | 16 channels | ||||
| DSOX4032G | 300MHz | 500 MHz 1.0 GHz 1.5 GHz |
2 channels | 无 | ||||
| MSOX4032G | 300MHz | 500 MHz 1.0 GHz 1.5 GHz |
2 channels | 16 channels | ||||
| DSOX4034G | 300MHz | 500 MHz 1.0 GHz 1.5 GHz |
4 channels | 无 | ||||
| MSOX4034G | 300MHz | 500 MHz 1.0 GHz 1.5 GHz |
4 channels | 16 channels | ||||
| DSOX4052G | 500MHz | 1.0 GHz 1.5 GHz |
2 channels | 无 | ||||
| MSOX4052G | 500MHz | 1.0 GHz 1.5 GHz |
2 channels | 16 channels | ||||
| DSOX4054G | 500MHz | 1.0 GHz 1.5 GHz |
4 channels | 无 | ||||
| MSOX4054G | 500MHz | 1.0 GHz 1.5 GHz |
4 channels | 16 channels | ||||
| DSOX4104G | 1GHz | 1.5 GHz | 4 channels | 无 | ||||
| MSOX4104G | 1GHz | 1.5 GHz | 4 channels | 16 channels | ||||
| DSOX4154G | 1.5GHz | Not Available | 4 channels | 无 | ||||
| MSOX4154G | 1.5GHz | Not Available | 4 channels | 16 channels |
- 中小功率电源（<500W）：DC-DC、Buck/Boost、PFC、LLC 的开关节点、MOSFET 栅极 / 漏极、输出纹波、环路响应（用内置 FRA）。
- 适配器 / 快充：空载 / 满载 / 动态负载下的电压电流、效率、瞬态过冲、保护点。
- 工业电源 / 工控板：多路输出同步监测、长期老化波形记录、浪涌 / 尖峰捕捉。
- 车载 12V/24V：静态电流、休眠电流、抛负载脉冲、线束压降。
- 车载控制板（BCM/VCU）：CAN/LIN 总线、传感器信号、执行器驱动（继电器 / 电磁阀）。
- 车灯 / 电机驱动：PWM 调光、换向波形、过流 / 过热保护触发。
